Zentrale - Abluftwäschesystem "MagixX"
die nachhaltige wirksame Reinigungsanlage zur Abscheidung von Staub, Ammoniak, Keimen und Geruchsträgern aus der Stallluft
Saubere Luft gewinnt nicht nur in der Industrie, sondern auch in der Landwirtschaft immer größere Bedeutung. Geht es um die Genehmigung von Schweineställen, die nah an Ortschaften oder Waldrändern gebaut werden sollen, wird heute immer öfter die Reinigung der Abluft von den Behörden gefordert. Ziel ist es, vor allem Staub-, Ammoniak- und Geruchsemissionen auf ein Minimum zu reduzieren. Big Dutchman bietet seinen Kunden mit MagixX die Lösung dieser Emissionsprobleme. Nach mehreren Jahren intensiver Forschungsarbeit können wir Ihnen mit MagixX einen Abluftwäscher anbieten, der die genannten Forderungen in idealer Weise erfüllt und das Genehmigungsverfahren für Ihren Stall erleichtert.

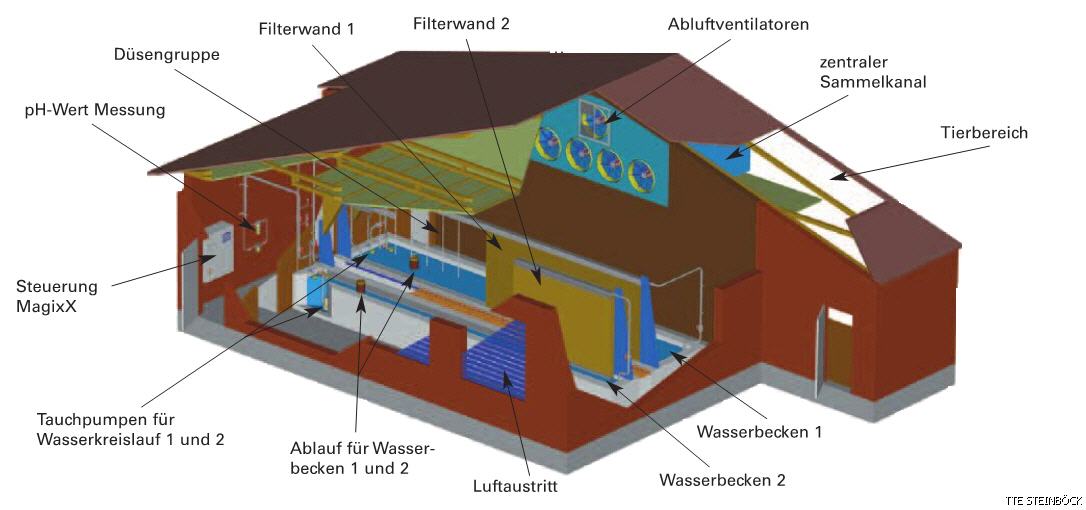

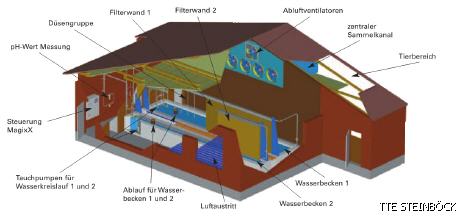

Grundsätzlicher Aufbau des Abluftwäschers MagixX
Funktionsweise des Abluftwäschers MagixX
Die Ventilation in den meisten Ställen erfolgt nach dem Unterdruckprinzip. Das heißt, Frischluft strömt über Wandventile oder Rieseldecken in das Stallgebäude ein. Abluftventilatoren führen die verbrauchte Luft aus dem Stall ab.
Beim Einsatz von MagixX wird die Abluft, bevor sie den Stall verlässt, durch den Abluftwäscher gesaugt oder gedrückt. Das System besteht aus einer oder mehreren Reinigungsstufen – je nach Anwendungsfall.
Die Vorderseite der ersten Filterwand wird von diversen Düsengruppen mit Wasser besprüht. Das verhindert ein Austrocknen und damit Anhaften des Staubes am Filter. Außerdem wird der Grad der Staubabscheidung beträchtlich erhöht. Die Luft strömt in die Filterwand ein, durch die kontinuierlich Wasser von oben nach unten rieselt. So wird der Staub nach unten in das Wasserbecken ausgewaschen.
Da am Staub bekanntlich Ammoniak und Geruchsstoffe gebunden sind, wird schon ein großer Teil dieser Emission aus der Luft herausgefiltert. Die festen Bestandteile setzen sich unten im Becken ab. In regelmäßigen Abständen muss das Becken entleert werden.
Ist ein höherer NH3 Abscheidungsgrad erforderlich, kommt eine zweite Filterwand zum Einsatz, die vornehmlich der Abscheidung von Ammoniak, Feinstäuben und Geruchsstoffen dient.
Unter Zugabe einer Säure (z.B. Schwefelsäure) wird die Ammoniakabscheidung deutlich gesteigert. Das im Waschwasser befindliche Ammonium wird als Ammoniumsulfat chemisch gebunden, wodurch ein nachträgliches Ausgasen von NH3 verhindert wird. Die Dosierung der Säure erfolgt in Abhängigkeit vom ph-Wert des Waschwassers über eine automatische Dosierpumpe. Die Lagerung sollte in einem verschließbaren Serviceraum erfolgen.
Bei besonders hohen Anforderungen an die Geruchsreduzierung kommt eine dritte Reinigungsstufe zum Einsatz. Sie besteht aus Wurzelholz und dient der mikrobiellen Umsetzung der Geruchsstoffe.

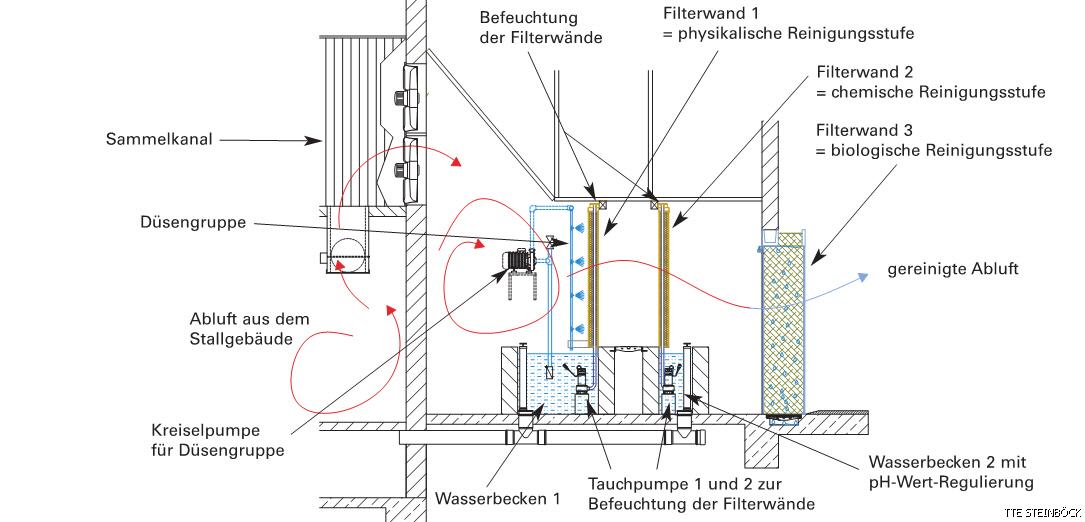

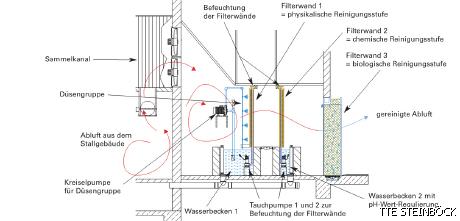

Funktionsschema MagixX mit 3 Stufen
Düsengruppen sprühen Wasser auf die Vorder- |

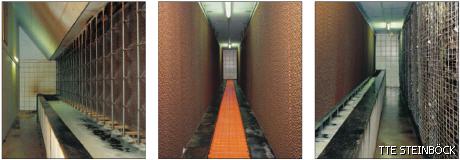

besitzen jeweils eine Tür, die bei Betrieb des Filters geschlossen sein müssen. Zwischen der 1. und der 2. Filterwand befindet sich ein Inspektionsgang. |
In der dritten Reinigungsstufe, aus Wurzelholz bestehend, erfolgt die mikrobielle Umsetzung der Geruchsstoffe. |

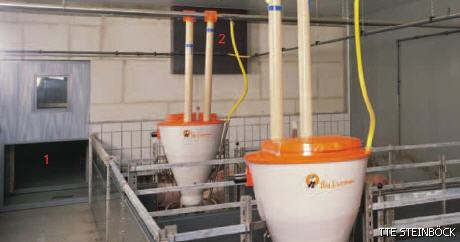

Die Frischluft strömt in diesem Beispiel über die Türlüftung (1) ein. Die Stallluft wird über Klappen (2) in den zentralen Sammelkanal geführt. Dort installierte Ventilatoren drücken die Abluft durch die Filterwände. Die gereinigte Luft wird nach draußen abgegeben.
Steuerung des Abluftwäschers MagixX
Der elektronische Steuerungscomputer ist für die Betriebs- und Funktionssicherheit der gesamten Anlage zuständig. Über das visuelle Vollgrafikdisplay können die Betriebsdaten direkt angezeigt und überprüft werden.
Per Modem lassen sich außerdem alle Daten auf den PC im Büro übertragen. Somit ist eine komfortable Fernabfrage jederzeit möglich. Sämtliche aufgezeichneten Daten können langfristig gespeichert werden. Eine wöchentliche oder monatliche Erstellung eines Betriebsberichtes ist ebenfalls möglich.
Die tägliche Kontrolle der gespeicherten Betriebsdaten kann jederzeit am Touchscreen erfolgen = einfache Menüführung.
Folgende Parameter lassen sich auswerten:
- pH-Werte des Kreislaufwassers;
- statische Druckdifferenzen der einzelnen Filterstufen;
- Temperatur und Luftfeuchte von Roh- und Reingas;
- Volumenstrom der Ventilatoren;
- Wasser- und Stromverbrauch.
